IX Cálculo del sistema III
Construcción de la tarjeta de control


JAPM 2010

anterior / previousConstrucción de la tarjeta de control





Índice
Construcción de la tarjeta de control


Detalles sobre la construcción física de la tarjeta de control que soportará el sistema



CNAM



ÍNDICE del PROYECTO


Construcción de la tarjeta de control

anterior / previousConstrucción de la tarjeta de control
Consideraciones de operación

siguiente / next
SE comentan y deciden aquí algunos aspectos concretos sobre la realización física del sistema
    El sistema de control de la tarjeta fue diseñado para controlar 1 motor, con su encoder.

    Las variables a controlar son la velocidad, aceleración y posición, por medio de los dispositivos MPID y el puente H.

    El control en la variable de la velocidad, consiste en mantener fija una velocidad sin que importe si se tiene o no una presencia de carga en el motor, hasta que este sea frenado.

    El control de la aceleración con la que el motor logra su movimiento, y permite llegar a determinada velocidad se puede variar a voluntad, siempre y cuando no sea mayor que la velocidad deseada.

    En el control de posición el motor parte de un estado de reposo en cierta posición, llegando a una determinada posición deseada, y terminando en reposo.

    El sistema censa la velocidad a través de un en codificador incremental, formado por un disco ranurado colocado en el eje del motor, donde un dispositivo opto electrónico (emisor-receptor) permite cuadrar la señal cuando el disco gira, mandando cuatro diferentes estados, que permiten saber en que dirección gira el motor.

En la siguiente figura se pueden observar algún dispositivo de los llamados Encoder incremental.
CNAM
ÍNDICE del PROYECTO

anterior / previousConstrucción de la tarjeta de control
Elementos fundamentales del sistema

siguiente / next
Aunque se detallan en otros apartados, se mencionan aquí los elementos fundamentales.

     Microprocesador (8051)

     LM629

     74LS00

     H11L1

     CD40106C

     2-IR2110

     IRFP250N

     D1N4118

     BTA49

     LM324

     LM311

     MGDI-18 : 18W POWER y MGDI-19 : 20W POWER

     2- OP07

     AD356A

     ADC0808

     TO220 (178-805)

     TÉRMICO

     LM7446A

     MM74HC11

     MM74HC08

     DS26LS31 y 32

     TL7705A

     STDGC 16Mhz

     74LS04

     SN74HC4040

     Conectores de 14 y 10 Pines

     Componentes pasivos, RESISTENCIAS, CONDENSADORES Y DIODOS

CNAM Loyola Aranjuez

ÍNDICE del PROYECTO

anterior / previousConstrucción de la tarjeta de control
Diseño de la tarjeta

siguiente / next

El diagrama del circuito se realizó con el paquete de ORCAD versión 9.0, como se observa en el apartado de esquemas, se contaban ya con algunas librerías y otras se han confeccionado.

El diseño de las caras o lados de componentes y soldaduras, así como el "silkscreen" (colocación de componentes) se confecciono con el mismo programa ORCAD en el apartado de LAYOT, este también se pueden ver en apartado de esquemas.

ÍNDICE del PROYECTO

anterior / previousConstrucción de la tarjeta de control
Diseño del circuito de control

siguiente / next


    El control de velocidad consiste en mantener fija una velocidad, aunque se tenga la ausencia o presencia de carga en el motor.

    Inicialmente el motor está en reposo, se debe acelerar hasta llegar a la velocidad deseada, y mantenerla sin importar las variaciones en la carga, hasta que llegue un frenado.
    La aceleración con la que el motor alcanza su movimiento, se puede variar a voluntad, siempre y cuando no sea mayor que la velocidad deseada.

    El control de velocidad es en ambos sentidos de giro

    El control de posición, parte de un estado de reposo en cierta posición, y va a otra posición determinada, terminando en reposo.

    Para lo anterior se presenta una aceleración, una velocidad constante por cierto tiempo, y una desaceleración para llegar exactamente en reposo a la posición deseada.

    La aceleración-velocidad- desaceleración deseadas, deben permanecer invariables ante las variaciones de la carga.

    El control de posición es para ambos sentidos de giro.

    El sistema sensa la velocidad a través de un encodificador incremental (encoder), que está formado por un disco ranurado puesto sobre el eje del motor, y dos sensores opto electrónicos (emisor y receptor), de un circuito electrónico que permite cuadrar la señal, la señal cuadrada que manda cada sensor al girar el disco está desfasada (/2, dando 4 diferentes estados que permiten saber si el motor gira en un sentido u otro.

    El MPID es un dispositivo procesador de control de movimientos dedicados, y diseñado para usarlo con una variedad de servomotores a escobillas de C.D., y otros servomecanismos, los cuales proveen una señal cuadrada de retroalimentación de posición incremental.

    El MPID, se encarga de comparar el valor medido con el valor deseado, generando la señal de error que pasa por el filtro PID, en función del error que genera una señal PWM.

    El puente H, recibe la señal PWM a través de los opto acopladores y del draiver y actúa sobre el motor, proporcionando la polarización, voltaje y corrientes requeridos para lograr el control deseado sobre el motor.
ÍNDICE del PROYECTO

anterior / previousConstrucción de la tarjeta de control
Software del sistema

siguiente / next
Una parte importante es contar con un software que permita la comunicación del microcontrolador (µC) con el dispositivo programable (MPID). A continuación se describen las necesidades y los condicionantes de este software.

anterior / previousConstrucción de la tarjeta de control
Conexión del LM629

siguiente / next

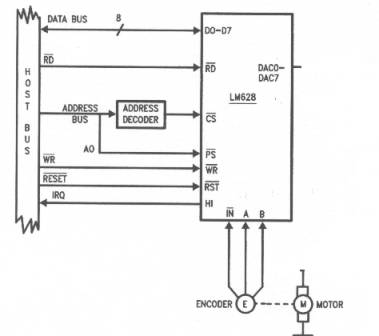

En la Figura 2.7, se muestra la conexión del LM629 con el Bus y el Encoder, el Bus se requieren 8 líneas de datos, lectura y escritura, solicitud de interrupción, descodificación de direcciones y con el Encoder señales de cuadratura A y B e índice IN.

Figura 2.7 Conexión del LM629 con el µC
ÍNDICE del PROYECTO

anterior / previousMódulos de programación para el control
Módulo de chequeo del Bit-busy

Se describen en detalle los diferentes módulos del programa típico


    Es el primer módulo requerido.

    Comprueba el Bit-busy, que forma parte de la palabra de estado del MPID e indica cuando es posible la transferencia de datos.

    La ejecución se repite hasta que el bit indica que el MPID no está ocupado.

    Se ejecuta cuando el procesador escribe un byte comando, o lee o escribe el segundo byte de datos, ver tabla 3.1.

    Cuando el Bit-busy está "ocupado" el MPID ignora cualquier comandos o intento de transferencia de datos.

    El módulo verifica el Byte de estado, y espera hasta que el Bit-busy esté cero, lo que garantiza la comunicación. Distribución en tabla 3.2.

    En la figura 2.8, se observa el diagrama de flujo que representa el módulo de chequeo del bit del Bit-busy.

    Este módulo se empleará a lo largo de toda la programación.

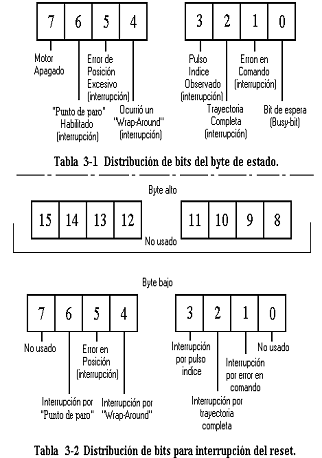

    La lectura del Byte de estado se ejecuta enviando al MPID un comando RDSTAT, que es directamente soportado por el hardware del MPID llevando a nivel lógico bajo /CS, /PS y /RD.

Módulos de programación para el control
Módulo de iniciación

Inicialización del sistema

    Un módulo de iniciación contiene:

    Un comando de puesta a cero, otro de iniciación, un control de interrupción, y comandos de transferencia de datos.

    Puede llevar el bloque de inicio para hardware y un comando PORT12.

    Al entrar la alimentación se lleva a cabo la puesta a cero hardware que consiste en llevar la conexión /RST a un nivel lógico bajo.

    El reset necesita al menos 1.5 ms de aplicación.

    El MPID ignora cualquier comando o transferencia de datos durante la ejecución del reset.

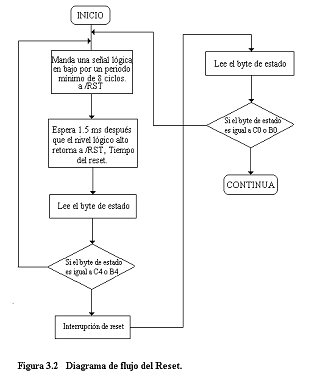

    En la figura 3.2, se muestra un Bloque de inicio de hardware, que incluye una prueba funcional del MPID, esta prueba puede ser completada inmediatamente después del inicio de hardware.

Módulos de programación para el control
Iniciación de interrupciones

Gestión de interrupciones


    El comando RSTI, permite al usuario poner a cero los bits de la interrupción en la palabra del byte de estado, como se puede ver en la tabla 3-1.

    El comando RSTI también pone a cero el terminal de salida de interrupciones /HI.

    Cualquier combinación de bits será puesta a cero en una sola secuencia del comando.

    El reset se puede enviar también por software ejecutando los mismos trabajos y atendiendo a los mismos requerimientos de ejecución de 1.5 ms máximo.

Módulos de programación para el control
Módulo de programación del filtro

Parámetros de carga del filtro (Coeficientes)

Tabla 3-3 Palabra de control del filtro
    Una secuencia de carga de filtro incluye:

    un comando LFIL, una palabra de control y un número variable de palabras de datos.

    El comando LFIL carga los coeficientes del filtro sobre buffers primarios antes de enviarlos al filtro para su actualización.

    Los dos bytes de datos se escriben tras el comando LFIL, en coherencia con la palabra de control.

    El primer byte del de la palabra de control da el coeficiente de la muestra derivativa ds (selección del intervalo de la muestra derivativa), y el segundo byte indica, con lógica de unos en las respectivas posiciones cuales son los coeficientes del filtro que se van a enviar, ver los parámetros en la tablas 3-3 y 3-4, para cualquier combinación.

    Detrás de la palabra de control se escriben los coeficientes del filtro.

    Cada coeficiente forma un par de bytes de datos en una palabra, así cualquier combinación de los cuatro coeficientes puede ser cargada dentro de una sola secuencia del comando LFIL.

    El número de palabras de datos de coeficientes puede oscilar entre cero y cuatro.
15 14 13 12 11 10 09 08 ds Td
0 0 0 0 0 0 0 0 1 Ts
0 0 0 0 0 0 0 1 2 2Ts
0 0 0 0 0 0 1 0 3 3Ts
0 0 0 0 0 0 1 1 4 4Ts
... ... ... ... ... ... ... ... ... ...
1 1 1 1 1 1 0 0 253 253Ts
1 1 1 1 1 1 0 1 254 254Ts
1 1 1 1 1 1 1 0 255 255Ts
1 1 1 1 1 1 1 1 256 256Ts
Tabla 3-4 Selección de código del término derivativo en un intervalo de una muestra.

Donde:

(21)

Módulos de programación para el control
Carga de parámetros de la trayectoria

Programación del módulo de trayectoria

Tabla 3-5 Distribución de bits de la trayectoria

    Una secuencia de carga de trayectoria incluye: el comando LTRJ, una palabra de control de trayectoria y una variable con un número de palabras de datos.

    El comando LTRJ carga los parámetros sobre buffers primarios.

    Los dos bytes de datos se escriben inmediatamente después del LRTJ e incluyen:

    La palabra de control de trayectoria, el primer byte del programa con lógica uno en las respectivas posiciones del bit, el modo de la trayectoria (velocidad o posición), el modo de la dirección de la velocidad, y el modo de paro (ver módulo de paro).

    El segundo byte indica, con lógica de unos, las respectivas posiciones de cada bit. También indica si los parámetros son absolutos o relativos, vea la tabla 3-5, cualquier combinación de los tres parámetros puede ser cargada en una sola secuencia del comando LTRJ.

    Detrás de la palabra de control de la trayectoria va el parámetro de la trayectoria.

    Cada parámetro ocupa un par de palabras de datos (para bytes de datos).

    Para cualquier combinación, los tres parámetros se pueden cargar en una sola secuencia del comando LTRJ.

Carga de parámetros de la trayectoria


    El primer byte de la palabra de control de la trayectoria selecciona el modo de paro del motor, el bit 9 de la palabra de control de la trayectoria indica paro abrupto: este modo cambia el movimiento (a máxima desaceleración) para pasar la posición a una posición inicial.

    Si se desea un modo de paro uniforme, se selecciona el bit 10 de la palabra de control de la trayectoria: este modo cambia el movimiento por medio de una desaceleración uniforme en coherencia con el rango de la aceleración.

    Tras la detención por un módulo de paro el motor maneja una señal remanente de cero y el sistema de control puede no afectar la posición del eje, que puede estacionado en giro libre.

    Esto indica una amplificación del offset: el eje puede rotar lentamente pero con una capacidad de torque mínimo, a menos que se carguen parámetros para una nueva trayectoria.

Módulos de programación para el control
Módulo de paro

Proceso de parada

    Representa la forma de pasar del movimiento al paro cuando se trabaja en modo velocidad, porque cuando el MPID opera en el modo de posición normalmente el paro es siempre uniforme y ocurre automáticamente al final de una trayectoria especificada (aquí el módulo de paro no es necesario).

    Pero en situaciones especiales puede ser preciso, como en un paro prematuro, o anticipado.

    Cuando el MPID opera en modo velocidad, el paro se realiza siempre por medio de un módulo de paro.

Módulos de programación para el control
Programa de fase de lazo

Polaridad de la señal de control del motor
    Al arrancar es preciso determinar la polaridad de la señal de control del motor.

    Si es incorrecta (o sea que hay una inversión en el lazo), se puede presionar al eje a una posición indeseada, resultando que la velocidad del motor se descontrole, condición de giro uniforme a alta velocidad.

    La inversión del lazo para el MPID (LM628), puede ser corregida de tres formas:

    Intercambiando la posición del eje por medio de intercambiar la señal del encoder (canal A y canal B), intercambiando el control de la potencia del motor, o invirtiendo la señal del comando del motor después de la aplicación del manejo de amplificación del motor.

    La inversión del lazo para el MPID (LM629) puede ser corregida de tres formas:

    intercambiando la posición del eje por medio de intercambiar la señal del encoder (canal A y canal B), intercambiando el control de la potencia del motor, o invirtiendo la señal del PWM SIGN.
